DIY musical doorbell

A doorbell is not the most important equipment of a home, however it is necessary and it still matters in a way. It is the thing that makes the first impression of your home to any visitor. The standard school-bell type doorbells hurts the ears and freaks out everyone who dares to touch the button and anyone who is unfortunate to be home at the time. A musical doorbell can be really expensive and the sound of the cheaper ones are simply annoying. Why not try to build one at home?

Hardware

It can be easier than it seems at first glance. Almost every part of it can be found in the drawer of an average hardware hacker:

  • Any speaker scooped from an old PC
  • A cheap MCU
  • An NPN transistor
  • An 1K resistor
  • Optionally a potmeter for volume control
  • 4 diodes
  • 2 capacitors
  • An 5V linear regulator (L7805)

The theory of operation is really simple: the MCU drives the speaker with a square wave on an arbitrary frequency to make a sound. Because the MCU usually cannot bear high current enough to make it loud, a transistor is used to drive the speaker.

The power source may be a standard bell transformer, which makes 12V AC from the 230V AC. In my case it was given as in our apartment building there is one generator for more apartments. To provide a stable 5V for the MCU, a simple Graetz-bridge can be used along with a linear regulator.

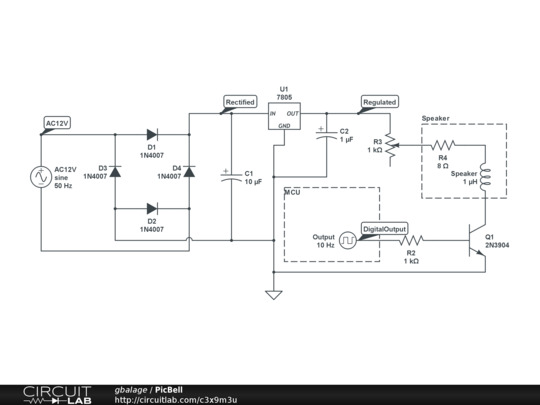

Doorbell schematic (https://www.circuitlab.com/circuit/3x9m3u/doorbell/)
Doorbell schematic (https://www.circuitlab.com/circuit/3x9m3u/doorbell/)

Software

The software part is just as simple. The first problem is to make the proper frequency for the square wave output. The simplest approach for this is to use a timer integrated into the MCU, and toggle the output on the timer interrupt. Now the frequency can be set by the timer options.

The other task of the MCU to switch the settings of the mentioned timer after a time to make a series of sounds. I’ve used another timer to interrupt in every ~0.2sec, which decrements a counter to determine the delay for the sound. If the counter reaches zero, the new timer settings and delay counter are loaded from the program memory tables.

Calculation of timer settings

The music you want the bell to play, is a series of sounds with determined frequency. This must be converted to a series of timer settings. For the PIC16F1824 I’ve used, this settings includes the compare register value along with the pre- and postscaler settings. To determine the best settings for each sound frequency (best = real frequency closest to nominal within the available set of register values) is a straightforward task, but requires a lot of calculations. It is much easier to write a script that makes all the calculations and generates the proper code tables for the program. This way it is easy to change the music to whatever you want.

Finish the bell

All is left is a bit of soldering and putting it in a suitable box:

https://i0.wp.com/lh5.googleusercontent.com/-bCo7Z1mv3Jo/UBps6axVuLI/AAAAAAAAL00/Du4SNKyLdjg/s640/IMG_1373_cut.JPG?resize=512%2C450&ssl=1
The finished doorbell

References

Inkrementális enkóderek alkalmazása

Kicsit lassan haladok az önképzéssel, nehezen gyűjtöm össze a megfelelő mennyiségű szorgalmat, hogy a hétköznapi hajtás után egy-egy hétvégén pihenés helyett elővegyem a hardvereket a fiókból. Ezen a hétvégén kivételesen sikerült. Hogy pontos legyek, kezembe került egy inkrementális enkóder, ami (akinek nem ismerős a fogalom) arra jó, hogy forgó mozgás irányát, mennyiségét és esetleg sebességét meghatározzuk.

Az abszolút enkóderekkel ellentétben az inkrementális enkóderek nem képesek megadni a forgás pillanatnyi helyét, segítségükkel csak azt lehet meghatározni, hogy történt-e forgás valamelyik irányba. Viszont jelentősen olcsóbbak, és kevesebb lábat foglalnak el a mikrokontrolleren. Ez sem utolsó szempont, tekintve hogy pár óra kínlódás után rájöttem, hogy a kontrolleremen két láb halott..

Általában véve a forgási enkóderek működését a Wikipedia vonatkozó cikke jobban elmagyarázza, mint én tudnám, így erre nem térek ki részletesen. A lényeg csupán annyi, hogy egy egységnyi forgás alatt két kapcsoló zár az enkóderben egymás után, a forgás irányától függően. Ennek tipikus bekötése active-low jelleggel rendkívűl egyszerű, az enkóder C csatlakozója ráköthető a földre, az A és B lábak számára pedig kiválasztunk két portot a kontrolleren, az én esetemben ez RB6 és RB7 lett. Ezen kívül semmilyen más alkatrészre nincs szükség, hiszen a Pic16F690-es processzor integráltan tartalmaz felhúzó áramkört, ami képes magas szinten tartani az adott portot, és leföldelés esetén biztonságos szinten tartja az áramot.

A feladat tehát a következő: detektálni kell az enkóder kapcsolóinak a zárását, figyelembe véve a sorrendjüket, és ennek megfelelően kell egy változó értékét növelni, vagy csökkenteni. Ha az A kapcsoló zár előbb, és később a B, akkor növelni, ha fordítva akkor csökkenteni kell eggyel a változót. Az általam használt EC12E típusú enkóder 24 diszkrét egységre bont egy kört, azaz 15 fokonként képes érzékelni a forgást, tehát a változó értékét 15-el megszorozva megkapjuk a pontos forgást. Az enkóder mechanikus jellege miatt a használat közben számítani kell pergés előfordulására, aminek a kezeléséről gondoskodni kell.

A mikroprogram gyors időközönként leolvassa a kapcsolók állását, és ez alapján kell eldöntenie, hogy merre forgatjuk az enkóder karját. Mivel figyelembe kell venni a kapcsolók korábbi állapotát is, triviálisan adja magát egy állapotgép-alapú megoldás, ami a pergést úgy küszöböli ki, hogy megengedi az állapotok közötti oda-vissza ugrálást a pergést követve, a pergés stabilizálódásával pedig az állapot is a megfelelő értéken rögzül.

Az állapotgép bemenete a két kapcsoló állása és minden leolvasáskor végrehajt egy lépést:

Az állapotgép megfelelő élei biztosítják, hogy amíg valamelyik kapcsoló pereg, addig a megfelelő két állapot között lépkedjen. Az ábrán pirossal és kékkel jelöltem azokat a lépéseket, mikor is növelem vagy csökkentem a forgást mérő változó értékét.

A programot a gyakorlatban is kipróbáltam, assembly-ben írtam a Pic16F690-hez a kódot, és a pickit2 próbapanelen lévő 4 led segítségével jelzem a változó aktuális értékét:

#include <p16F690.inc>
     __config (_INTRC_OSC_NOCLKOUT & _WDT_OFF & _PWRTE_OFF & _MCLRE_OFF & _CP_OFF & _BOR_OFF & _IESO_OFF & _FCMEN_OFF)

     cblock 0x20
State		;state machine variable
Display         ;data to be displayed
     endc

     org 0
Start:
	clrf PORTB
     	bsf STATUS,RP0		; select Register Page 1
	bcf OPTION_REG,7
     	movlw 0xFF
     	movwf TRISA		; Make PortA all input
     	movwf TRISB
     	clrf TRISC		; Make PortC all output
     	clrf ANSEL 		; all pins digital

     	bcf STATUS,RP0		; back to Register Page 0
     	bsf STATUS,RP1		; Reg page 2

	movlw 0xFF
	movwf WPUB		; enable weak pull-up for Port B

	bcf STATUS, RP1		; Reg page 0

     	clrf Display
	clrf State

MainLoop:

;state table:
; input	|  000 	|  010	|  100	|  011	|  101	|
;  00	| 		->000			| == always ->000
;  01	|      ->010 	| ->000 | ->010 |->000- | == if state,0 ->000 (dec if 101), else ->010
;  10	| ->100	| ->000	| ->100 |->000+	| ->100 | == if state,1 ->000 (inc if 011), else ->100
;  11	| ->000 | ->011 | ->101 | ->011 | ->101 | == if state,0 ->101, else if state,1 ->011, else ->000

;decide current input: 00, 01, 10, or 11
;note that all input are active low

	btfss PORTB,6
	goto Input0
	goto Input1

Input0:
	btfss PORTB,7
	goto Input00
	goto Input01

Input1:
	btfss PORTB,7
	goto Input10
	goto Input11

Input11: ;00
	clrf State		;state ->000
	goto Output
Input10: ;01
	btfss State,0
	goto I01B		;if 0xx
	goto I01A		;if 1xx
I01A:
		btfsc State,2	;if xx1
		decf Display,1	; decrement data
		clrf State	;->000
		goto Output
I01B:
		clrf State	;->010
		bsf State,1
		goto Output
Input01: ;10
	btfss State,1
	goto I10B		;if x0x
	goto I10A		;if x1x
I10A:
		btfsc State,2	;if xx1
		incf Display,1	; increment data
		clrf State	;->000
		goto Output
I10B:
		clrf State	;->100
		bsf State,0
		goto Output
Input00: ;11
	btfsc State,0		;if 1xx
	goto IA
	btfsc State,1		;or x1x
	goto IA
	goto Output
IA:
		bsf State,2 	;->uu1
	goto Output

Output:

     movfw     Display       ; Copy the display to the LEDs
     movwf     PORTC

     goto      MainLoop
     end

A dolgot összeállítva minden várakozásomat felülmúlva működött, a forgást pontosan és gyorsan méri, bár csak kézzel forgattam, így nem tudtam letesztelni, hogy mekkora szögsebességet képes még mérni. Mindenestre akár felhasználónak nyújtott bemeneti eszközként is remekül szerepelhet, mindenképpen kifinomultabb megoldás mint pl. egy potméter A/D átalakítóval. Digitális hifiken rendszeresen találkozhatunk ezzel a megoldással hangerő-szabályozás formájában.

Jelenlét-érzékelés infravörös fény segítségével

Végre hosszú idő után előkerült a PICkit a fiókból. Az [intlink id=”559″ type=”post”]el%u0151z%u0151 PIC[/intlink]-es próbálkozásom után most egy kicsit bonyolultabb probléma megoldására vállalkoztam. Konkrétan arra, hogy a kütyü képes legyen érzékelni valakinek a jelenlétét. Erre a leggyakrabban alkalmazott módszer infravörös fényt vetít a vizsgált térrész felé, és méri a visszaverődött fény mennyiségét. Minél több fény verődik vissza, annál közelebb van a tárgy, amiről visszaverődött. Az elmélet egyszerű, és mint azt a továbbiakban olvashatjátok, a gyakorlat se sokkal bonyolultabb.

Az első probléma ami felmerült, az a jelentős háttérzaj kérdése. Az infravörös tartományban a nap és a legtöbb mesterséges fényforrás is sugároz, ráadásul sokkal erősebben, mint egy ilyen alkalmazásban szóba jöhető infra-led. A háttérzaj és az infra-led jelét szétválasztani csak úgy lehet, ha modulált jelet sugározunk a térbe, és ezt a modulált jelet keressük a mért értékekben is. Léteznek olyan infra-vevők, melyek hardveresen támogatják a modulált jel érzékelését (pl. TSOP), de hasonló alkatrészt tucatnyi boltot körbejárva sem találtam (ha tud valaki olyan boltot, ahol vásárolható ilyen, kérem írjon). Ilyen célezköz hiányában a modulációt szoftveresen oldottam meg.

A szoftveres moduláció miatt a hardver rendkívül egyszerű lett, a következő alkatrészekre volt szükségem:

  • Pic16F690
  • 1db infra led
  • 1db fotodióda
  • 1db npn tranzisztor
  • 4db 1kOhm ellenállás
  • 2db vörös led (egy a bekapcsolt állapotot jelzi – folyton világít, egy pedig a végeredményt adja meg, hogy érzékel-e jelenlétet az eszköz)

A munkát minimalizálandó felhasználtam a programozóhoz adott próbapanelt, amin beépített ledek állnak rendelkezésre, ezeket felhasználtam az állapotjelzések számára, így csak a fotódiódát és az infraledet kell hozzákötni, ami egy breadboard segítségével könnyedén kivitelezhető. Az infra-ledet a PIC rc0 kimenete fogja meghajtani, egy ellenállással bekötve ez a rész készen van. A kimenetet jelző led az rc1, a power-led az rc2-re van kötve hasonló módon. A fotódiódát a tranzisztorral erősítve kötjük a beépített A/D konverter bemenetére, hogy erősebb jelet kapjunk, ezzel megnövelve az érzékelés felbontását. A további félreértések rövidre zárásához felraktam egy kapcsolási rajzot:


A szoftver ezzel a következő módon tud együttműködni: az alapötlet az, hogy kikapcsolt infra-leddel lemérjük a bejövő fény mennyiségét, majd bekapcsoljuk az infrát, és újra mérünk. A bekapcsolt illetve kikapcsolt infra-led melletti mérések különbsége adja meg az infra-led által leadott és visszavert fény mennyiségét. Ha ez a különbség több iteráció után is meghaladja a küszöbértéket, akkor a kimeneten jelezzük az érzékelt jelenlétet. Azaz két paraméter a küszöbérték (mekkora különbséget várunk el kikapcsolt és bekapcsolt infra-led melletti mérések között), és a kitartás (hány iteráción át kell tartani ezt a különbséget).

És íme, a kód. A dolog nehézségét jelzi, hogy a legtöbb időt két érték összehasonlítása vette el. A kódban szereplő makrót a Microchip MPasm leírásából vettem, én egy kétszer olyan hosszú megoldást csináltam elötte.


#include __config (_INTRC_OSC_NOCLKOUT & _WDT_OFF & _PWRTE_OFF & _MCLRE_OFF & _CP_OFF & _BOR_OFF &
_IESO_OFF & _FCMEN_OFF)

;presence detector code.
;assumed peripheres:
; infra-led on RC0
; photo-diode connected to AN0
; detected proximity output on RC1
; power led on RC2
;
;we measure input on photo diode, while infra-led is turned off.
;then we measure again with turned on infra-led.
;if the infra-ray is reflected from anything, the second measurement
;should return a higher value

;=================================================
;========VARIABLES================================
;=================================================

cblock 0x20
offmeasure ;stores measurement without infra led
onmeasure ;stores measurement with infra led
output ;output bits
waitcount ;wait count
surecount ;make sure that something is there and not moves
endc

OUT_ILED EQU H’0000′ ;bit for infra led
OUT_RES EQU H’0001′ ;bit for output
OUT_POWER EQU H’0002′ ;power led

THRESHOLD EQU H’0002′ ;threshold for measurment gain

SURENESS EQU H’000C’ ;number of measurements before we’re sure in the result

;===================================================
;==============macros for selecting banks
;====================================================
SELECT_BANK0 macro
bcf STATUS,RP0
bcf STATUS,RP1
endm

SELECT_BANK1 macro
bsf STATUS,RP0
bcf STATUS,RP1
endm

SELECT_BANK2 macro
bcf STATUS,RP0
bsf STATUS,RP1
endm

SELECT_BANK3 macro
bsf STATUS,RP0
bsf STATUS,RP1
endm

;==============================================
;=====MACRO TO WAIT=============================
;==============================================

WAIT macro us
local a = 0
while a < us
nop
a += 1
endw
endm

;============================================
;========EXECUTE A MEASUREMENT===============
;============================================

MEASURE macro
WAIT 5
bsf ADCON0,GO ; start conversion
btfsc ADCON0,GO ; this bit will change to zero when the conversion is complete
goto $-1

movf ADRESH,w

btfsc output,OUT_ILED
goto $+3
movwf onmeasure
goto $+2
movwf offmeasure
nop
endm

;========================================
;=======SWITCH output led================
;========================================

SWITCH_ILED macro
movlw 0x01
xorwf output,F
endm

;========================================
;========REFRESH OUTPUT==================
;========================================

REFRESH_OUTPUT macro
movfw output
movwf PORTC
endm

;======================================================
; compare file to constant and jump if file
; >= constant.
;======================================================
cfl_jge macro file, con, jump_to
movlw con & 0xff
subwf file, w
btfsc STATUS, C
goto jump_to
endm

;===============================================
;==============MAIN PROGRAM=====================
;===============================================
org 0
Init:
;set variables to zero
movlw 0x00
movwf output
movwf onmeasure
movwf offmeasure

;set powerled on
bsf output,OUT_POWER

;initialize devices
SELECT_BANK1
movlw 0xFF
movwf TRISA ; Make PortA all input
clrf TRISC ; Make PortC all output
movlw 0x10 ; A2D Clock Fosc/8
movwf ADCON1
SELECT_BANK2
movlw 0xFF ; we want all Port A pins Analoge
movwf ANSEL
SELECT_BANK0
movlw 0x01
movwf ADCON0 ; configure A2D for Channel 0 (RA0), Left justified, and turn on the A2D module

Loop:
MEASURE ;measure with light off
SWITCH_ILED ;turn light on
REFRESH_OUTPUT
call SubWait ;wait a bit

MEASURE ;measure with light on
SWITCH_ILED ;turn light off
call DecideOutput ;decide output
REFRESH_OUTPUT
call SubWait ;wait a bit
goto Loop

;==============================================
;=====Decide output============================
;==============================================
DecideOutput:
;onmeasure-offmeasure >= threshold
movfw offmeasure
subwf onmeasure,F
cfl_jge onmeasure,THRESHOLD,DecideYes
goto DecideNo
DecideYes:
;bsf output,OUT_RES
incf surecount,F
goto DecideOutputReturn
DecideNo:
clrf surecount
bcf output,OUT_RES
DecideOutputReturn:
cfl_jge surecount,SURENESS, SwitchOn
goto SwitchOff
SwitchOn:
bsf output, OUT_RES
return
SwitchOff:
bcf output, OUT_RES
return

;===========================================
;===========Subroutine for long wait========
;===========================================
SubWait:
movlw 0xFF
movwf waitcount
StartWait:
WAIT 100
decfsz waitcount,F
goto StartWait
return

;===============================================
;=====PROGRAM END===============================
;===============================================
end

A kütyüt felprogramoztam, a perifériákat megépítettem, és pár iteratív hibajavítás/paraméterfinomítás után eljutottam arra az állapotra, amit elégségesnek neveztem a koncepció működésének a bizonyítására.


A fenti köntörfalas megfogalmazás nem költői önkifejezés, és nem is véletlen. Az eszköz működik, de épp hogy. A környezet által kifejtett fényerő fehérzajként adódik a rendszerhez, és csak magas “kitartás” és “küszöbérték” paraméter mellett lehet kiszűrni a téves jelzéseket. Ennek az az eredménye, hogy kb. két másodperc után jelzi ha 5cm-nél közelebb teszem a kezemet az infra-led+fotódióda pároshoz. 10cm-nél már bizonytalan a mérés, és akkor is előfordul egy-egy téves jelzés, ha nincs semmi a közelben.

Ezen problémák orvoslására több ötletem is van, egy részük azonnal megoldódna, ha találnék egy rendes infra adó-vevőt. Persze ötleteket, javaslatokat, hasonló problémákban szerzett tapasztalatokat szívesen fogadok.

http://ww1.microchip.com/downloads/en/DeviceDoc/33014g.pdf

PICkit 2 + PIC16F690, avagy új játék nagy gyereknek

Talán ez lesz az első eset, hogy olyan dologgal kezdtem el foglalkozni, ahol minden első kattintásra úgy működött, ahogy az meg van írva. Pedig néhány lépésnél határozottan kételkedtem az azonnali sikerben. Hozzávetőleg fél éve elmélkedek egy hardveres probléma megoldásán, amihez kézenfekvő és egyszerű lehetőségként merült fel PIC alapú megoldás. A döntést felgyorsította egy akció, amivel vizsonylag olcsón juthattam egy PICkit 2 programozóhoz, és egy pic16F690-es processzorhoz.

Talán ez lesz az első eset, hogy olyan dologgal kezdtem el foglalkozni, ahol minden első kattintásra úgy működött, ahogy az meg van írva. Pedig néhány lépésnél határozottan kételkedtem az azonnali sikerben. Hozzávetőleg fél éve elmélkedek egy hardveres probléma megoldásán, amihez kézenfekvő és egyszerű lehetőségként merült fel PIC alapú megoldás. A döntést felgyorsította egy akció, amivel vizsonylag olcsón juthattam egy PICkit 2 programozóhoz, és egy pic16F690-es processzorhoz. A csomag ráadásul tartalmaz egy egyszerű próbapanelt, néhány leddel, egy kapcsolóval és egy potméterrel továbbá természetesen kivezetésekkel más kapcsolásokhoz. Az említett processzor nagy előnye a beépített A/D konverter, amire nagy szükségem lesz a tervezett munkában (erről egy másik bejegyzés fog szólni, várhatóan néhány hónappal később).

Az első ismerkedésem az új játékszerrel arra fókuszálódott, hogy megoldást keressek a programozó linux alatti használatára, mivel természetesen a csomaghoz adott lemezeken csak windows-kompatibilis szoftverek találhatóak. Nem estem kétségbe, ugyanis vásárlás elött tájékozódtam a rendelkezésre álló eszközökről, így volt kiindulási alapom. Szerencsére a [[http://www.microchip.com|Microchip]] kiadta a programozóját parancssorból vezérlő, pk2cmd program forráskódját, így egy lelkes fejlesztő munkája nyomán ez a program megjelent linuxra is, immár [[http://home.pacbell.net/theposts/picmicro/|pk2cmdlinux]] névre keresztelve. A Microchip által fejlesztett MPLab IDE fejlesztői környezettel már egészen más a helyzet, bár a [[http://piklab.sourceforge.net/|Piklab]] értelmesnek látszó alternatíva, az általam használt eszközt egyelőre nem támogatja. Mindenesetre érdemes követni a fejlődését.

A csomagban kapott lemezen találtam pár példaprogramot előrefordított programfájlokkal, amikkel sikeresen felprogramozva a kütyüt néhány látványos LED-villogtatást sikerült kicsikarnom. A példaprogramok között számomra a leghasznosabbnak az A/D konverter működéséét bemutató alkalmazás tünt, ami a próbapanelen található potméterrel beállított feszültséget 4 bitre skálázva jeleníti meg a rendelkezésre álló 4 leden.

A következő megoldandó feladat az volt, hogy az előrefordított program felhasználása helyett a forráskódot magam fordítsam le, így kipróbálva a teljes fejlesztési folyamatot. Fordítónak a [[http://gputils.sourceforge.net/|GNU Pic utils]] csomagot választottam. Valójában nem vártam, hogy módosítás nélkül lefordul a kód, azonban kellemes meglepetésként a fordító csupán néhány “message” szintű megjegyzést adott. A lefordított kóddal se volt semmilyen probléma, bár néhány részletében különbözött az előrefordítotthoz képest.

Az első bátortalan lépéseim a PIC világában biztatóak, az egyszerű használat, a rengeteg integrált periféria, és az alacsony ára remekül használható eszközzé teszik a kütyüt.

Az általam kipróbált példaprogram:

#include __config (_INTRC_OSC_NOCLKOUT & _WDT_OFF & _PWRTE_OFF & _MCLRE_OFF & _CP_OFF & _BOR_OFF &
_IESO_OFF & _FCMEN_OFF)

cblock 0x20
Delay1 ; Assign an address to label Delay1
Delay2
Display ; define a variable to hold the diplay
endc

org 0
Start:
bsf STATUS,RP0 ; select Register Page 1
movlw 0xFF
movwf TRISA ; Make PortA all input
clrf TRISC ; Make PortC all output
movlw 0x10 ; A2D Clock Fosc/8
movwf ADCON1
bcf STATUS,RP0 ; back to Register Page 0

bcf STATUS,RP0 ; address Register Page 2
bsf STATUS,RP1
movlw 0xFF ; we want all Port A pins Analoga
movwf ANSEL
bcf STATUS,RP0 ; address Register Page 0
bcf STATUS,RP1

movlw 0x01
movwf ADCON0 ; configure A2D for Channel 0 (RA0), Left justified, and turn on the A2D module
MainLoop:
nop ; wait 5uS for A2D amp to settle and capacitor to charge.
nop ; wait 1uS
nop ; wait 1uS
nop ; wait 1uS
nop ; wait 1uS
bsf ADCON0,GO ; start conversion
btfss ADCON0,GO ; this bit will change to zero when the conversion is complete
goto $-1

swapf ADRESH,w ; Copy the display to the LEDs
movwf PORTC
goto MainLoop
end

A kód lefordítása:

gpasm -p pic16F690 A2D.asm

A kütyü felprogramozása a lefordított programmal:

pk2cmd -Ppic16f690 -Fad_proba/A2D.hex -M

A felprogramozott kütyü bekapcsolása:

pk2cmd -Ppic16f690 -t

Ha kijátszottuk magunkat, ki is kapcsolhatjuk:

pk2cmd -Ppic16f690

  • A gyártó: [[http://www.microchip.com|Microchip]]
  • A csomag oldala: [[http://www.microchip.com/stellent/idcplg?IdcService=SS_GET_PAGE&nodeId=1406&dDocName=en023805|PICkit 2]]
  • A processzor adatlapja elérhető itt: [[http://www.microchip.com/stellent/idcplg?IdcService=SS_GET_PAGE&nodeId=1335&dDocName=en023112|PIC16F690]]
  • GNU assembler PIC készülékekhez: [[http://gputils.sourceforge.net/|GNU Pic utils]]
  • A pk2cmd linux portolása: [[http://home.pacbell.net/theposts/picmicro/|pk2cmdlinux]]
  • QT alapú GUI a pk2cmdlinux programhoz: [[http://www.cannasoftware.com/component/option,com_jdownloads/Itemid,33/task,viewcategory/catid,1/|KPK2cmd]]

A próbapanel kapcsolási rajza:
Próbapanel

A programozó, és a próbapanel:
PICkit 2

A lényeg, egy PIC16F690:
pic16f690
